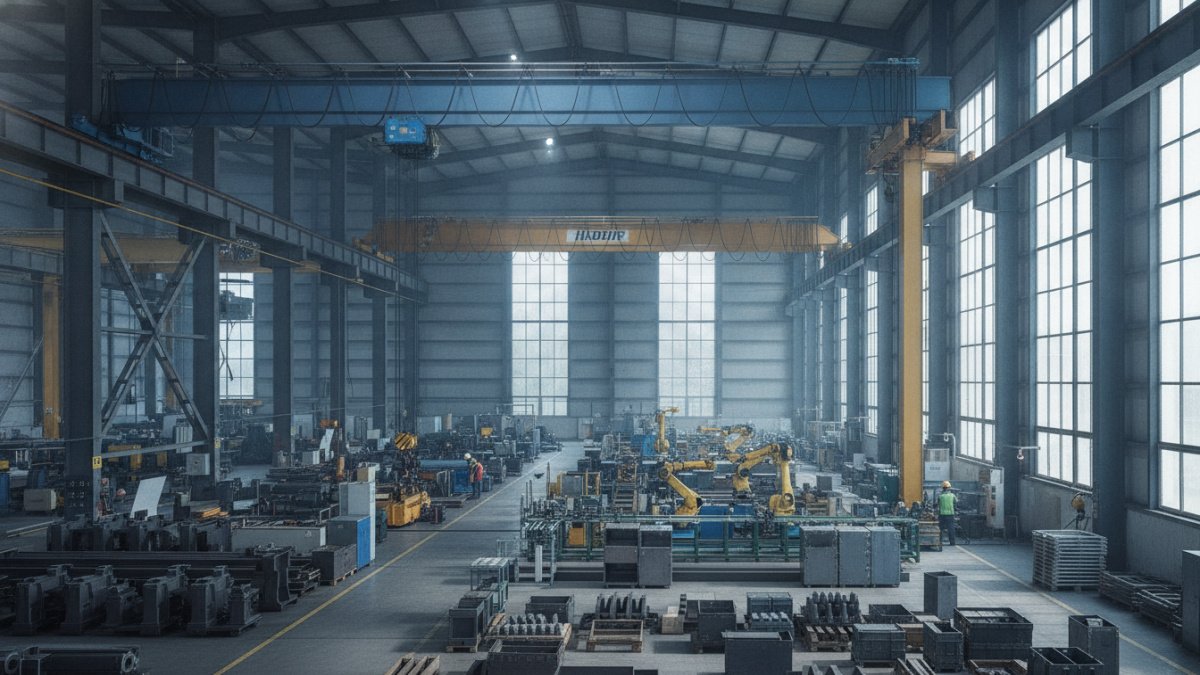

Jak dobrać suwnicę do rodzaju hali i realizowanych procesów produkcyjnych?

Wybór suwnicy przemysłowej to decyzja, która rzutuje na wydajność produkcji przez kolejne 15-20 lat eksploatacji urządzenia. Źle dobrana konstrukcja generuje przestoje, ogranicza udźwig poniżej realnych potrzeb albo nie mieści się w istniejącej hali. Przy planowaniu systemu transportu bliskiego analizujemy nie tylko parametry techniczne budynku, ale przede wszystkim charakter procesów, które suwnica ma obsługiwać każdego dnia.

Rodzaje suwnic przemysłowych i ich zastosowanie w halach produkcyjnych

Na rynku dominują dwie konstrukcje: suwnice pomostowe i suwnice bramowe. Różnią się sposobem mocowania, wymaganiami co do infrastruktury hali oraz kosztem wdrożenia. Wybór między nimi zależy głównie od tego, czy hala już istnieje i ma odpowiednie tory jezdne, czy dopiero powstaje projekt całej instalacji.

Suwnice pomostowe poruszają się po torach zamontowanych na słupach konstrukcyjnych hali lub na wydzielonych podporach. Suwnice bramowe stoją na własnych nogach i jeżdżą po szynach umieszczonych bezpośrednio na posadzce, co czyni je niezależnymi od konstrukcji budynku.

Suwnice pomostowe – zastosowanie w halach produkcyjnych

Suwnice pomostowe sprawdzają się w halach o odpowiedniej nośności słupów i wystarczającej wysokości w świetle. Konstrukcja wykorzystuje przestrzeń pod dachem, zostawiając całą powierzchnię posadzki wolną dla ruchu wózków widłowych, linii produkcyjnych czy stanowisk montażowych. To rozwiązanie preferowane w zakładach metalowych, halach obróbczych i magazynach wysokiego składowania, gdzie liczy się każdy metr kwadratowy podłogi.

Montaż suwnicy pomostowej w istniejącym budynku wymaga jednak weryfikacji obciążeń, jakie przenoszą słupy i wiązary dachowe. Przy modernizacji starszych hal często konieczne jest wzmocnienie konstrukcji nośnej, co podnosi koszt inwestycji nawet o 20-30% względem samej suwnicy. Dlatego przed zamówieniem urządzenia zlecamy audyt konstrukcyjny budynku, żeby uniknąć niespodzianek na etapie montażu.

Suwnice bramowe – kiedy sprawdzają się lepiej

Suwnice bramowe stają się rozwiązaniem z wyboru tam, gdzie hala nie ma odpowiednio wytrzymałej konstrukcji nośnej albo gdy urządzenie ma pracować częściowo na wolnym powietrzu, na przykład na placu składowym przylegającym do zakładu. Nogi suwnicy przenoszą obciążenie bezpośrednio na fundamenty pod szynami, więc konstrukcja budynku pozostaje odciążona.

W praktyce suwnice bramowe częściej pojawiają się w portach przeładunkowych, tartakach, zakładach prefabrykacji betonu oraz przy obsłudze kontenerów. Ich wadą jest zajmowanie części powierzchni roboczej przez nogi podporowe, co ogranicza swobodę rozstawienia maszyn pod trasą jazdy suwnicy.

Dobór suwnicy do parametrów hali produkcyjnej

Zanim padnie decyzja o typie konstrukcji, mierzymy konkretne parametry budynku. Rozpiętość między torami jezdnymi, wysokość haka nad posadzką i dostępna przestrzeń nad dachem determinują, jaki rodzaj suwnicy w ogóle wchodzi w grę. Przy hali o rozpiętości powyżej 30 metrów standardowa suwnica jednodźwigarowa zwykle nie wystarczy – potrzebna staje się konstrukcja dwudźwigarowa o większej sztywności.

Przy analizie hali pod kątem doboru suwnicy do hali produkcyjnej sprawdzamy kilka elementów jednocześnie:

• Rozpiętość toru jezdnego, czyli odległość między szynami, na których porusza się suwnica – wpływa bezpośrednio na ugięcie dźwigara i dobór profilu konstrukcyjnego.
• Wysokość podnoszenia, liczona od poziomu posadzki do najwyższego punktu pracy haka, musi uwzględniać gabaryty transportowanych elementów plus zapas bezpieczeństwa.
• Nośność słupów i fundamentów, która decyduje, czy suwnica pomostowa może zostać zamontowana bez wzmacniania konstrukcji istniejącego budynku.
• Kąt i promień skrętu wózka suwnicowego przy halach o nieregularnym kształcie lub z przeszkodami w postaci antresoli czy instalacji technologicznych.
• Rodzaj podłoża pod tory szynowe w przypadku suwnic bramowych, ponieważ fundament musi przenosić dynamiczne obciążenia punktowe.

Pominięcie któregokolwiek z tych parametrów na etapie projektowania kończy się zwykle koniecznością kosztownych poprawek już po zamontowaniu urządzenia. Dokładny pomiar hali przed złożeniem zamówienia to inwestycja, która zwraca się przy pierwszym uruchomieniu suwnicy bez opóźnień.

Udźwig suwnicy a charakter procesów produkcyjnych

Udźwig suwnicy to parametr, przy którym najczęściej popełnia się błąd zawyżenia albo zaniżenia specyfikacji. Zbyt niski udźwig ogranicza możliwości rozwoju produkcji już po kilku latach, zbyt wysoki generuje niepotrzebne koszty zakupu i eksploatacji, bo cięższa konstrukcja zużywa więcej energii i wymaga solidniejszych fundamentów.

Jak obliczyć wymagany udźwig

Przy szacowaniu udźwigu bierzemy pod uwagę nie tylko maksymalną masę pojedynczego elementu, ale też sposób jego zawieszenia. Transport belki stalowej na zawiesiu dwułańcuchowym generuje inne obciążenia dynamiczne niż podnoszenie formy odlewniczej na trawersie. Doświadczenie pokazuje, że warto doliczyć zapas 15-20% do maksymalnej przewidywanej masy ładunku, żeby uwzględnić przyszłe zmiany w asortymencie produkcji oraz dynamiczne przeciążenia przy starcie i hamowaniu wciągnika.

Charakter procesu produkcyjnego determinuje też częstotliwość pracy suwnicy, co przekłada się na dobór grupy natężenia pracy według normy FEM lub ISO. Suwnica pracująca sporadycznie, kilka cykli dziennie, różni się konstrukcyjnie od urządzenia pracującego w trybie ciągłym na trzy zmiany.

Dobór udźwigu suwnicy powinien wynikać z analizy całego asortymentu produkcji, a nie tylko z najczęściej przenoszonego elementu. Przy zakładach o zmiennym profilu produkcyjnym rekomendujemy konsultację z technologiem, który zna plany rozwoju hali na najbliższe lata.

System transportu bliskiego zintegrowany z procesem produkcyjnym

Suwnica rzadko pracuje jako samodzielne urządzenie – w praktyce stanowi element szerszego systemu transportu bliskiego, obejmującego wciągniki, wózki widłowe, przenośniki i stanowiska buforowe. Projektując dobór suwnicy, analizujemy przepływ materiału przez całą halę, od rozładunku surowca po wysyłkę gotowego wyrobu.

Suwnica źle zintegrowana z resztą procesu potrafi stać się wąskim gardłem produkcji, nawet jeśli sama w sobie ma prawidłowo dobrany udźwig i wysokość podnoszenia. Kolizja tras jazdy z innymi środkami transportu, zbyt krótki czas cyklu podnoszenia czy brak strefy buforowej pod suwnicą to typowe problemy, które ujawniają się dopiero przy pełnym obciążeniu produkcyjnym.

Przy projektowaniu integracji suwnicy z procesem warto zwrócić uwagę na:

• Punkty przekazania ładunku między suwnicą a innymi środkami transportu, tak aby unikać dodatkowego przeładunku i strat czasu.
• Strefy pracy kilku suwnic na wspólnym torze jezdnym, gdzie konieczna staje się synchronizacja sterowania, żeby uniknąć kolizji.
• Sterowanie radiowe lub systemy automatyzacji pozycjonowania, które skracają czas cyklu i redukują ryzyko błędu operatora.

Zintegrowany system transportu bliskiego pozwala wykorzystać pełny potencjał suwnicy i uniknąć sytuacji, w której drogie urządzenie stoi bezczynnie z powodu złej organizacji ruchu materiałowego wokół niego.

Na co zwrócić uwagę wybierając producenta suwnic

Dobór parametrów technicznych to jedna strona równania – druga to wybór producenta suwnic, który zrealizuje projekt zgodnie ze specyfiką hali. Doświadczony dostawca przeprowadza wizję lokalną przed złożeniem oferty, a nie ogranicza się do wypełnienia formularza z parametrami przesłanymi mailem. Różnica widoczna jest już na etapie projektu wykonawczego, gdzie uwzględnia się rzeczywiste odchyłki konstrukcji hali od dokumentacji archiwalnej.

Przy wyborze dostawcy sprawdzamy referencje z branż zbliżonych profilem do własnej produkcji, dostępność serwisu w rozsądnym czasie dojazdu oraz dostępność części zamiennych do wciągników i systemów sterowania. Suwnica to inwestycja na dekady, więc czas reakcji serwisu przy awarii ma bezpośrednie przełożenie na ciągłość produkcji – przestój linii z powodu niedziałającej suwnicy potrafi kosztować więcej niż roczny koszt utrzymania urządzenia. Warto też zapytać o możliwość rozbudowy udźwigu lub wydłużenia toru jezdnego w przyszłości, bez konieczności wymiany całej konstrukcji nośnej.
